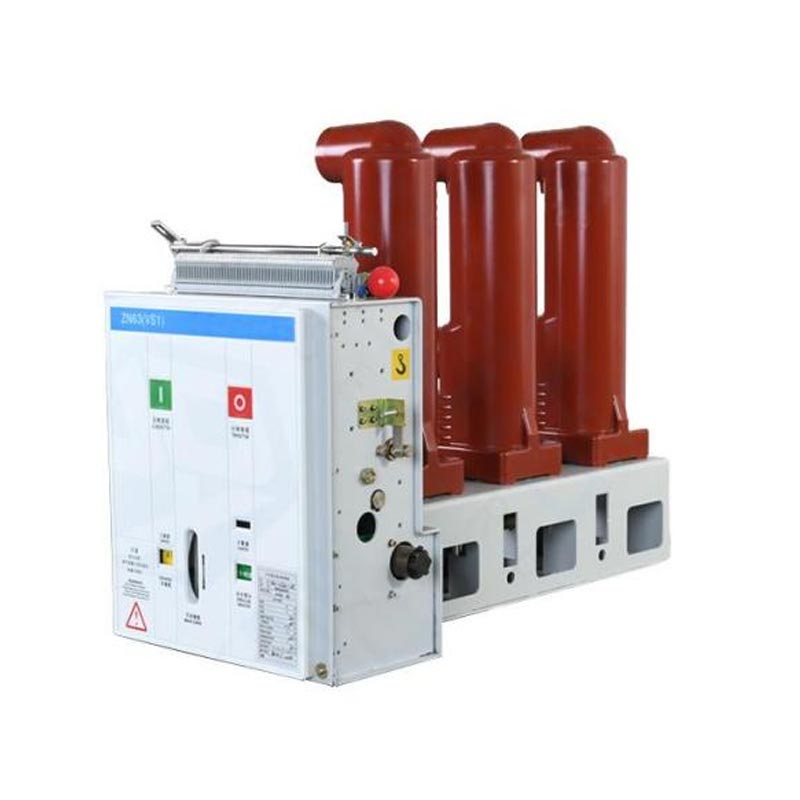

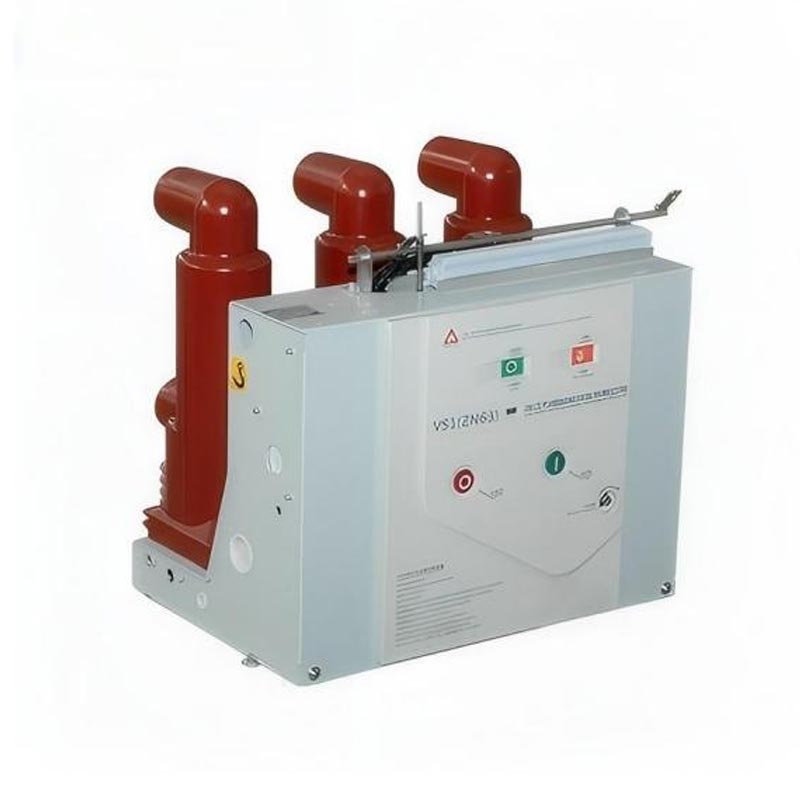

Notranji VCB fiksnega tipa

V današnjih sistemih za distribucijo električne energije za nivoje napetosti 10 kV in več je izvlečni tip postal absolutna glavna izbira zaradi svojih pomembnih prednosti pri delovanju, vzdrževanju in varnosti. Medtem ko se notranji VCB fiksnega tipa pogosteje uporablja v scenarijih z določenimi proračuni ali omejenim prostorom. Taili lahko ponudi te cenovno ugodne rešitve za vas, obrnite se na našo tovarno še danes!

Glavne strukturne značilnosti

1. Fiksna namestitev: Telo odklopnika je stalni sestavni del stikalne omare.

2. Povezava glavnega tokokroga: zgornji in spodnji vhodni in izhodni priključek odklopnika sta neposredno fiksno priključen na zbiralko in izhodne sponke stikalne omare preko zbiralk ali kablov.

3. Metoda izolacije: ker ga ni mogoče premakniti, neodvisno izolacijsko stikalo (običajno vidno, jasno zlomljeno nožno stikalo) mora biti opremljeno tako, da tvori vidno in varno električno izolacijsko točko po izklopu odklopnika sprožil, kar omogoča vzdrževanje nadaljnje opreme.

4. Pogonski mehanizem: Uporablja se isti vzmetni pogonski mehanizem (električni ali ročni), vendar je mehanizem del fiksnega dela odklopnika.

5. Sekundarno ožičenje: krmilni, signalni in napajalni vodi so namesto s priključnimi bloki povezani neposredno z uporabo vtičnih konektorjev kot pri ročnem vozičku.

Uporaba izdelka

Zaradi svoje ekonomske narave in enostavne strukture se fiksni notranji VCB običajno uporablja za:

· Uporabniške terminalske razdelilne postaje z nizkimi zahtevami po neprekinjenosti napajanja.

· V primerih, ko se dohodni vodi ali povezovalna stikala zbiralke ne uporabljajo pogosto.

· Nekateri projekti z omejenim proračunom.

· V visokonapetostnem prostoru škatlastih transformatorskih postaj je zaradi prostorske stiske pogosto tudi fiksna konstrukcija sprejeti.

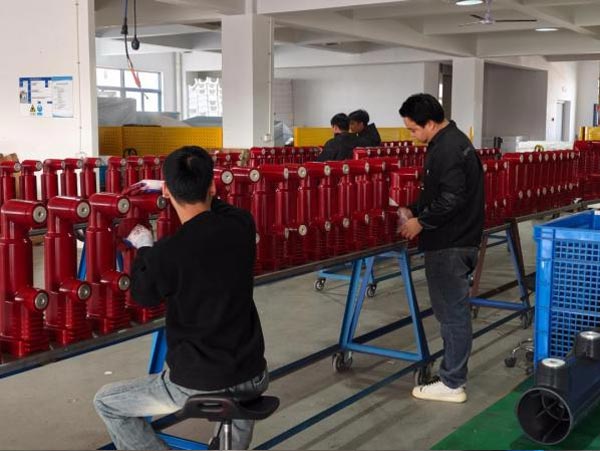

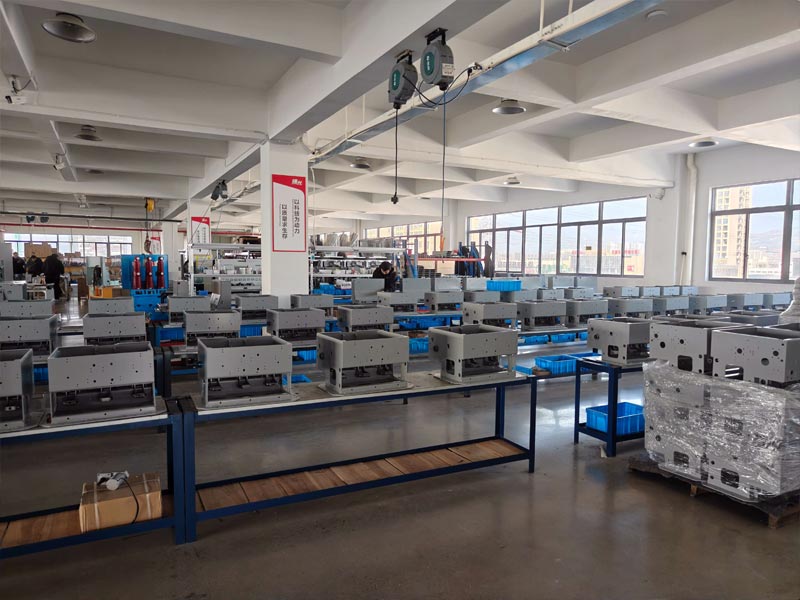

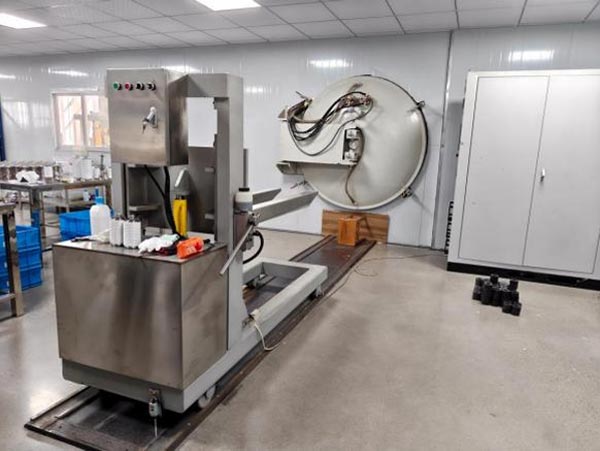

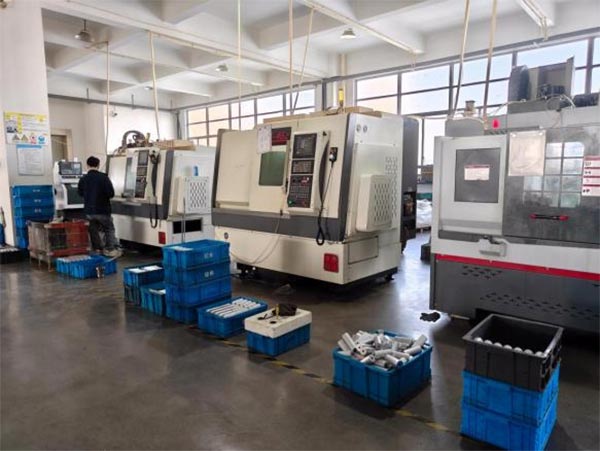

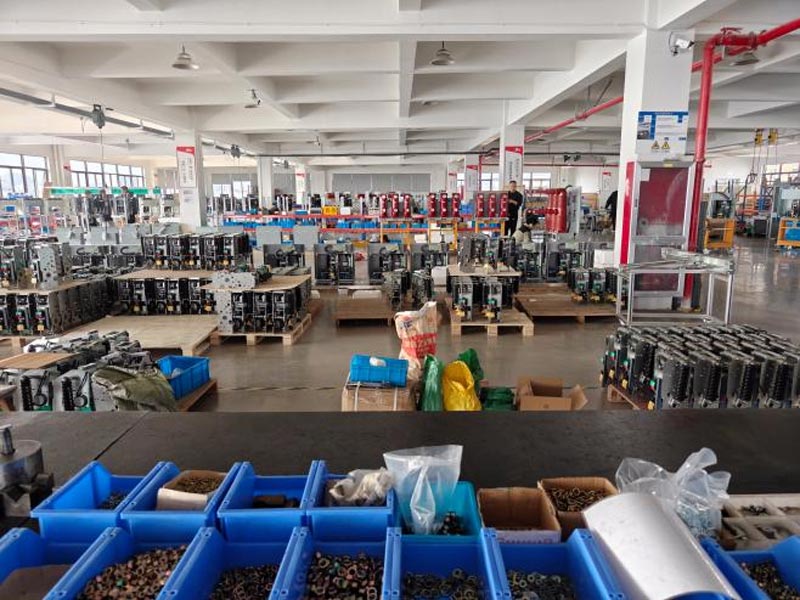

Delavnica

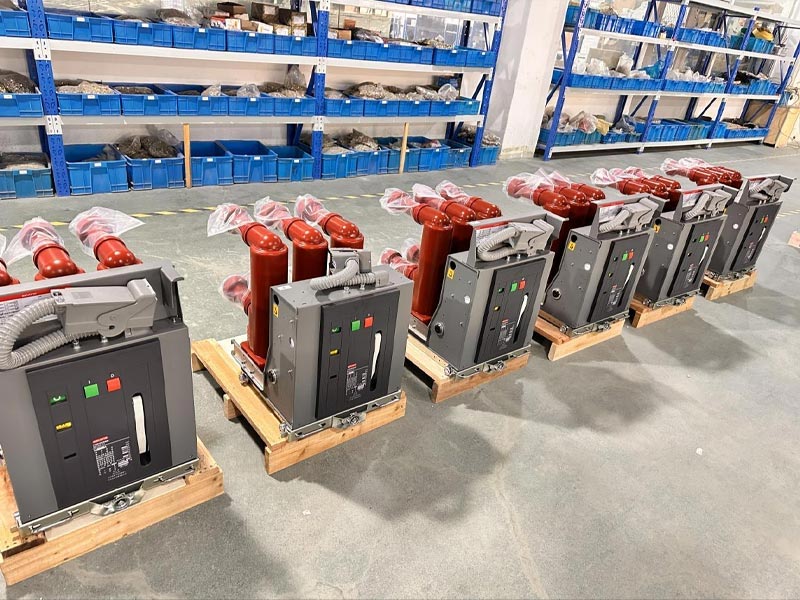

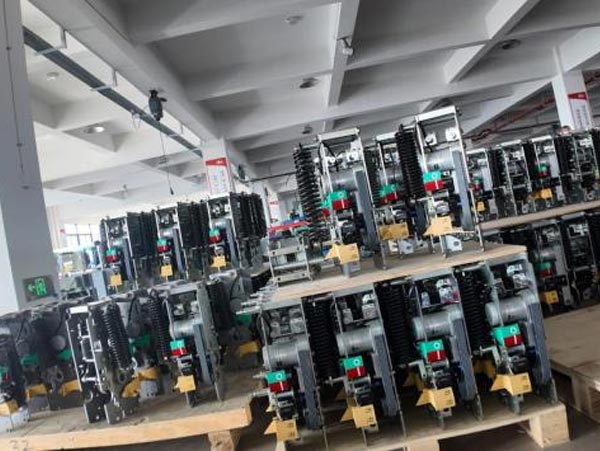

Skladišče
