Zakaj bi za solarne projekte v Južni Ameriki izbrali razdelilno postajo?

TAILI Electric je bil v ospredju oblikovanja po merirazdelilna postajarešitve za mednarodne solarne projekte, z zmogljivostmi do 3.200 kVA. Ta članek raziskuje, zakaj ta zasnova z odprtim okvirjem prekaša tradicionalne zaprte KIOSK in kompaktne transformatorske postaje, zlasti v zahtevnih puščavskih okoljih Južne Amerike.

Kaj je podpostaja, nameščena na drsnik?

Podpostaja, nameščena na drsnik, je montažna enota za distribucijo električne energije, kjer so vse glavne komponente - srednjenapetostna stikalna naprava, transformator in nizkonapetostne razdelilne plošče - integrirane na en sam jeklen osnovni okvir.

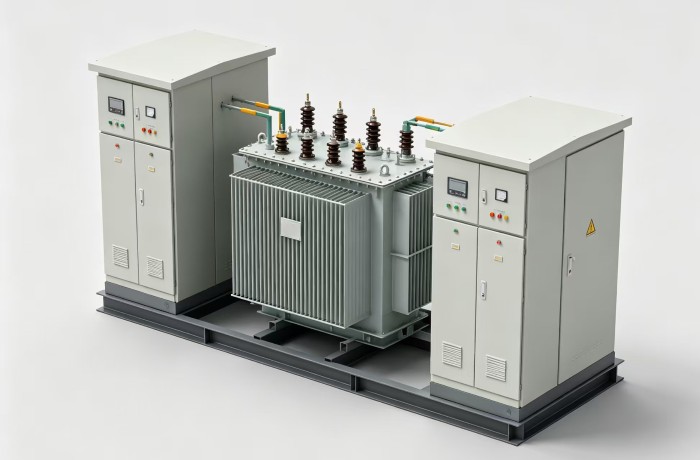

Prilagojena transformatorska postaja TAILI Electric, nameščena na drsnik, ima značilno odprto konfiguracijo: transformator, potopljen v olje, je izpostavljen v sredini, z neodvisnimi visokonapetostnimi in nizkonapetostnimi/merilnimi omaricami na obeh straneh – vse je nameščeno na enotnem jeklenem drsniku.

Ta oblikovalska filozofija je v ostrem nasprotju z zaprtimi KIOSK-i ali kompaktnimi transformatorskimi postajami, kjer je vsa oprema nameščena v kovinskem ohišju.

Zakaj zasnova odprtega okvirja? Tri ključne prednosti

1. Vrhunsko odvajanje toplote v puščavskih razmerah

Sončni projekti po vsej Južni Ameriki – od puščave Atacama v Čilu do visokogorskih ravnin v Argentini – se soočajo z ekstremnimi temperaturami in intenzivnim sončnim sevanjem.

V transformatorski postaji, nameščeni na drsnik, je radiator transformatorja neposredno izpostavljen zunanjemu zraku. To naravno konvekcijsko hlajenje zagotavlja:

Ni potrebe po dodatnih hladilnih ventilatorjih – odpravlja skupno točko okvare. Ni nevarnosti notranjega pregrevanja, ki bi povzročilo znižanje nazivne vrednosti transformatorja. Optimalna toplotna zmogljivost tudi v konicah opoldanskih razmer.

Nasprotno pa zaprte podpostaje KIOSK zadržujejo toploto v svojih kovinskih ohišjih. V puščavskih okoljih lahko notranje temperature močno narastejo nad temperaturo okolice, zaradi česar morajo transformatorji delovati z zmanjšano zmogljivostjo – kar je drag kompromis za vsako sončno elektrarno.

2. Poenostavljena namestitev in vzdrževanje

Therazdelilna postajaje v celoti ožičen in testiran v tovarni. Namestitev na kraju samem zahteva samo:

Priključitev zunanjih kablov Postavitev enote na pripravljeno podlago

Modularna odprta zasnova pomeni, da sta transformator in stikalna naprava neodvisno dostopna. Vzdrževalci lahko servisirajo posamezne komponente, ne da bi se borili z obsežnimi vrati ohišij ali razstavili celotno strukturo.

3. Uskladitev z lokalnimi omrežnimi standardi

To je morda najbolj prepričljiva prednost: podpostaja z odprtim okvirjem je postala de facto standard za solarne projekte po vsej Južni Ameriki.

Države, vključno z:

Čile

Peru

Argentina

Honduras

Venezuela

...

široko sprejeli to konfiguracijo za fotovoltaične instalacije. Lokalna javna podjetja in operaterji omrežij so seznanjeni z zasnovo, protokoli inšpekcijskih pregledov in merili sprejemljivosti. Izbira razdelilne postaje znatno poenostavi odobritev priključitve na omrežje

postopek.

TAILI Electric's Skid Solutions: dve možnosti pošiljanja

Dostava velike električne opreme na oddaljena mesta projekta po Južni Ameriki predstavlja edinstvene logistične izzive. TAILI Electric ponuja dve konfiguraciji pošiljanja za svojerazdelilna postaja, od katerih je vsak optimiziran za različne obsege projektov in logistične zahteve.

Možnost 1: integriran enodelni drsnik

Struktura: Visokonapetostna omarica, transformator in nizkonapetostna omarica so vsi privarjeni na eno jekleno podlago. Vse notranje ožičenje je dokončano v tovarni.

Prednosti: Minimalna namestitev na kraju samem - spustite, povežite in napajajte

Fiksni položaji opreme odpravljajo nevarnost premikanja notranjih bakrenih vodil ali kablov med čezoceanskim tranzitom

Najvišja zanesljivost za kritične aplikacije

Najbolj primeren za: Kapacitete do 800 kVA

kjer je celoten sklop mogoče poslati kot eno samo enoto.

Premislek: Višji stroški pošiljanja zaradi večje skupne površine.

Možnost 2: Drsnik z vijačenjem

Struktura: osnova je razdeljena na tri segmente - visokonapetostni del, transformatorski del in nizkonapetostni del. Oprema med odseki se povezuje z montažno izdelanimi gibljivimi bakrenimi zbiralkami ali gibljivimi kabli.

Enote so tovarniško pakirane ločeno in poslane v posameznih zabojih. Na mestu se sekcije spojijo z vijaki in montažne fleksibilne povezave povežejo.

1，Prednosti: Vsak odsek se prilega standardnemu 40-čeveljskemu HQ kontejnerju – ni potrebe po prevelikem pošiljanju

2, Občutno znižani stroški čezoceanskega tovora z zanesljivejšim razporejanjem plovil

3，Za domači cestni promet na Kitajskem ni potrebno dovoljenje za preveliko količino

4，Bolj prilagodljiv lokalni prevoz do končnega mesta projekta

5，Zmanjšano tveganje poškodb – radiatorji in porcelanasti izolatorji prejmejo namensko zaščitno embalažo

6，Pomembna opomba: mehansko je razcepljena le osnova. Vse električne povezave uporabljajo vnaprej izdelane fleksibilne konektorje, kar zmanjša delo na mestu ožičenja na absolutni minimum.

Skupne zahteve glede pakiranja za vse pošiljke

Ne glede na to, katera možnost pošiljanja je izbrana, TAILI Electric sledi strogim protokolom pakiranja:

1, Pošiljke z vgrajenimi drsniki: Osnova mora biti varjena s standardnim dvigovanjem in pripenjanjem posode

točke, z jeklenimi žičnimi vrvmi, ki pritrjujejo opremo znotraj zabojnika

2，Transformatorski radiatorji in porcelanasti izolatorji: Prejmite specializirano zaščito proti trčenju in

zaščita pred slano meglo/dežjem za čezoceanski tranzit

3, Visokonapetostne in nizkonapetostne stikalne naprave: Popolnoma zaprte v plastiki za vodoodpornost in zaščito pred prahom

zaščita med pošiljanjem in skladiščenjem na mestu

Scenariji uporabe

TAILI Electricove prilagojene rešitve na drsnih podpostajah se uporabljajo v različnih aplikacijah: Fotonapetostne sončne farme (primarna uporaba) Večina TAILIjevih na drsih nameščenih transformatorskih postaj služi kot pospeševalni transformator za sončne PV elektrarne. Tipične konfiguracije vključujejo:

Rudarski in industrijski projekti

Poleg sončne energije se transformatorska postaja, nameščena na drsnik, pogosto uporablja tudi v rudarskih dejavnostih v Čilu in Peruju, pa tudi v splošnih industrijskih objektih, ki zahtevajo zanesljivo in hitro distribucijo električne energije.

Zaključek

Podpostaja, nameščena na drsnik, si je s kombinacijo praktičnih prednosti prislužila položaj prednostne rešitve za solarne projekte v Južni Ameriki:

1，Vrhunsko odvajanje toplote v puščavskih okoljih—brez hladilnih ventilatorjev, brez znižanja nazivne vrednosti

2，Poenostavljena namestitev in vzdrževanje—tovarniško ožičene, neodvisno dostopne komponente

3，Uskladitev z lokalnimi omrežnimi standardi - bolj gladke odobritve, hitrejši zagon projekta

4，Fleksibilne možnosti pošiljanja—enodelno za manjše projekte, razdeljeno za večje instalacije z logističnimi omejitvami

TAILI Electric prinaša dolgoletne izkušnje pri oblikovanju in izdelavi prilagojenih rešitev transformatorskih postaj za mednarodne trge. Z zmogljivostjo do 3.200 kVA in napetostnimi konfiguracijami, prilagojenimi posebnim zahtevam države, TAILI zagotavlja distribucijo električne energije na ključ, ki zanesljivo deluje v najzahtevnejših okoljih na svetu.

Za vaš naslednji solarni projekt v Južni Ameriki izberite rešitev, ki ji lokalna javna podjetja zaupajo – izberiterazdelilna postajaproizvajalca TAILI Electric.
