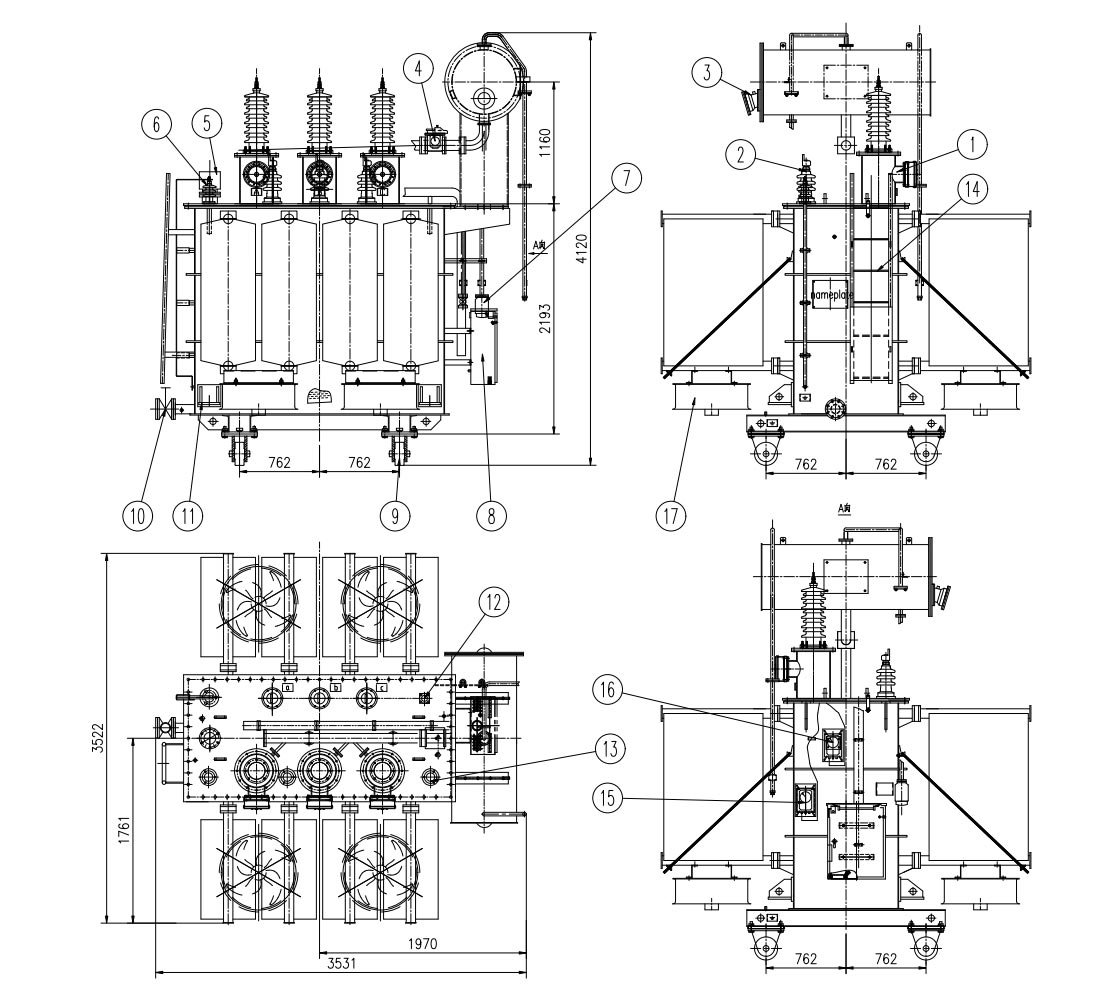

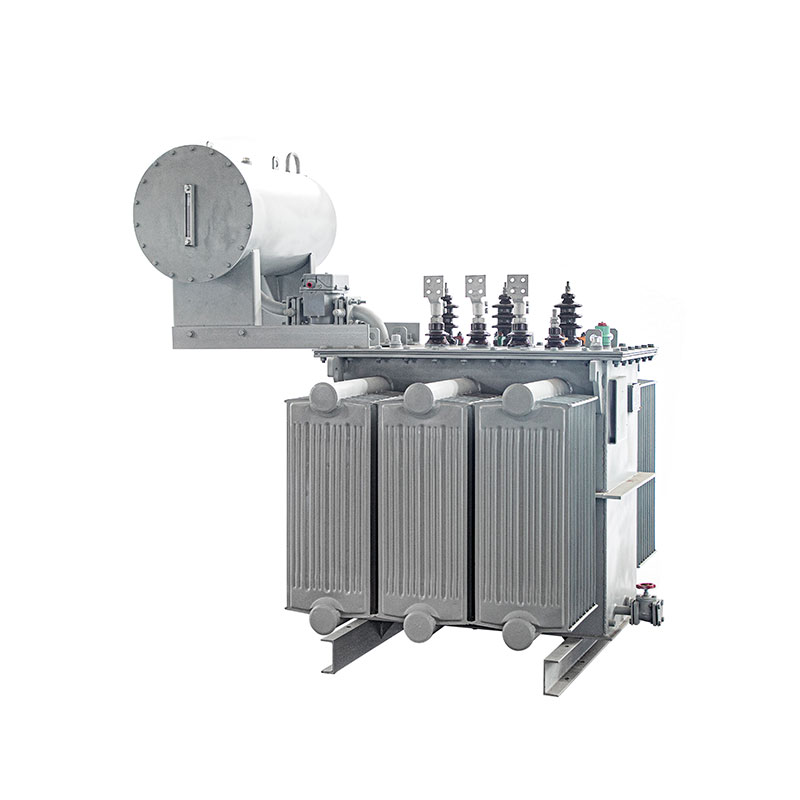

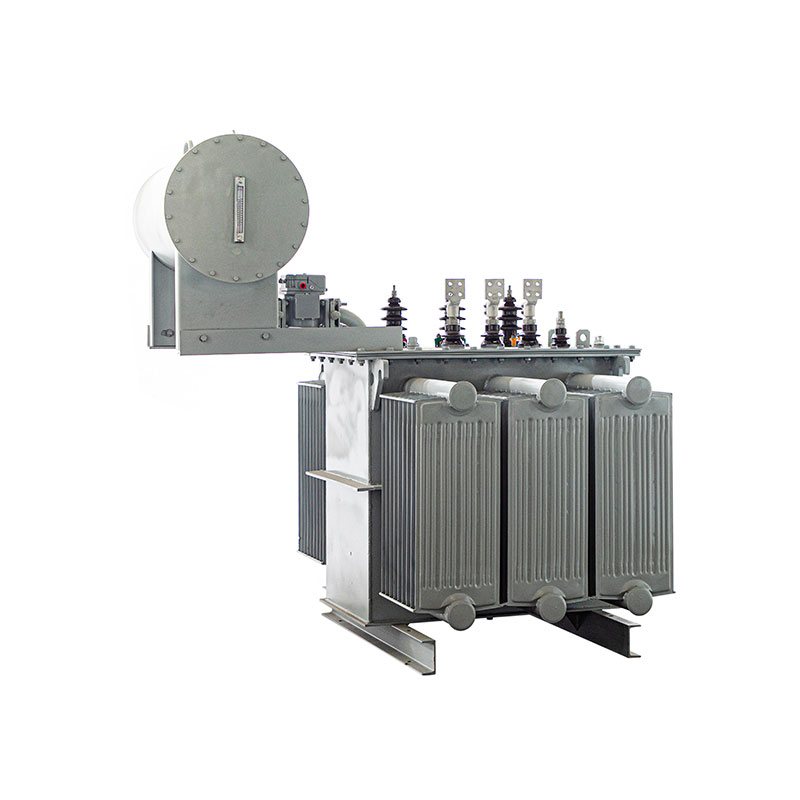

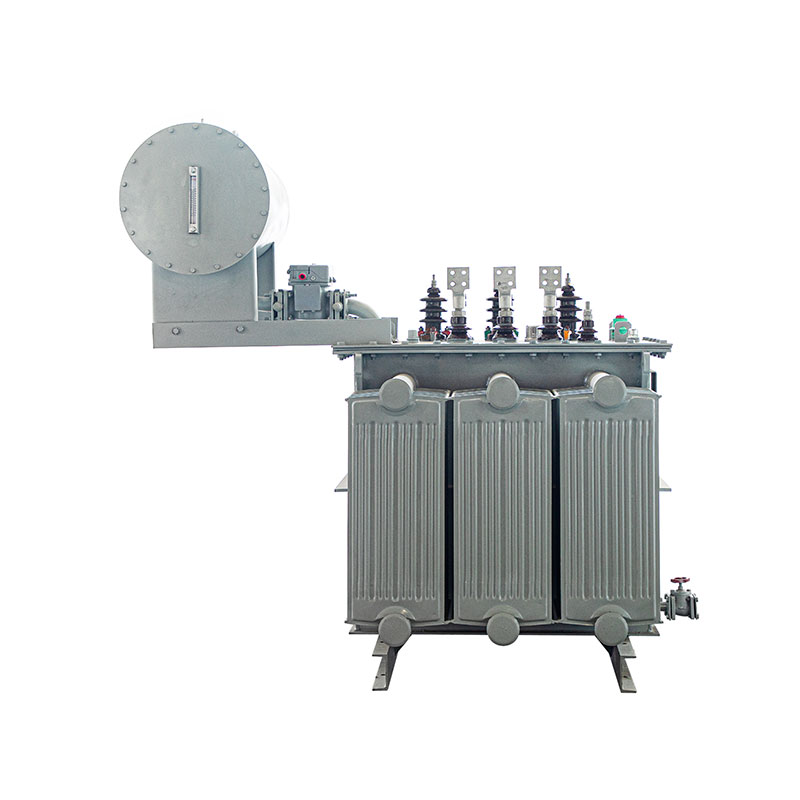

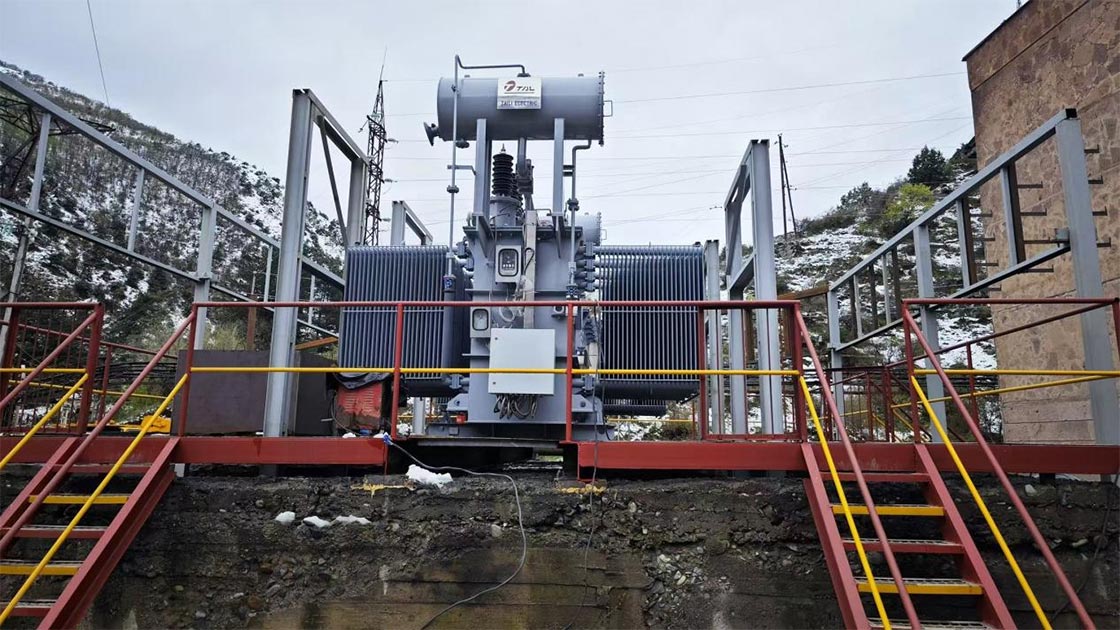

3-fazni oljni napajalni transformator

Če iščete zanesljivega dobavitelja 3-faznega oljnega napajalnega transformatorja in želite razviti dolgoročno sodelovanje, izberite TAILI, saj imamo bogate izkušnje in lahko ponudimo napredne izdelke skupaj s celovitimi storitvami.

Standardna specifikacija

1. Veljavna specifikacija: IEC 60076 / IEEE

2. Nazivna zmogljivost: do 3150 kVA

3. Primarna napetost: do 66kV

4. Sekundarna napetost: 0,4/6,3/10,5/35kV ali po meri

5, materiali za navijanje: baker/aluminij

6. Dvig temperature: 65 °C

7. Metoda hlajenja: ONAN/ONAF

8.Frekvenca: 50Hz/60Hz

9. Napetost pip: ±2x2,5% / ±3x2,5% / ±8x1,5% ali po meri

10. skupina vektorjev: Yd11 / YNd11 / Dyn11 / YN

Video

Prosimo, navedite naslednje podatke in lahko vam bomo ponudili boljše storitve.

Vzdrževanje 3-faznih oljno potopljenih energetskih transformatorjev je sistematično opravilo, katerega namen je zagotoviti varno in zanesljivo in učinkovito delovanje transformatorjev in podaljšanje njihove življenjske dobe.

Dnevni pregled in spremljanje

1. Kontrola nivoja olja

Preverite, ali je nivo olja v ohišju transformatorja in rezervoarju za olje (oljni rezervoar) znotraj standarda območje temperaturne lestvice.

Nenormalnosti in ravnanje:

Previsoka raven olja: To je lahko posledica notranjih napak, ki ustvarjajo plin, ali visoke temperature okolja, ki povzroča olje širitev. Preverite, ali je odzračevalnik blokiran, in analizirajte vzrok.

Nezadostna raven olja: To je lahko posledica puščanja olja ali neobičajnih notranjih napak. Takoj poiščite in odpravite točko puščanja in nemudoma dopolnite ustrezno izolacijsko olje iste znamke in modela.

2.  Pregled temperature olja

Spremljajte indikator temperature in preverite, ali je zgornja temperatura olja normalna (na splošno ne presega 85 ℃) in ga primerjajte s preteklimi podatki o delovanju.

Nenormalnosti in ravnanje: Če se temperatura olja neobičajno dvigne, je to lahko posledica preobremenitve, hladilne naprave okvara, notranje pregrevanje (kot je slab stik železnega jedra, navitja ali stikala) itd. Vzrok mora biti takoj prepoznali in obravnavali.

3. Pregled puščanja olja

Previdno preglejte vse tesnilne površine, zvare, puše, ventile, plinske releje in druge dele transformatorja. kakršne koli sledi puščanja olja.

Zdravljenje: Če se odkrije puščanje, je treba takoj ukrepati. Manjše puščanje je mogoče odpraviti z zategovanjem vijaki. Hudo puščanje olja zahteva izpad električne energije zaradi zamenjave tesnilnih komponent ali varjenja.

4. Barva in stanje izolacijskega olja

Skozi merilnik nivoja olja opazujte barvo olja.

Normalno: prozorno, svetlo rumeno.

Nenormalno: Če barva postane temnejša ali črna, lahko kaže na poslabšanje olja ali notranje napake, kot so obloki ali pregrevanje.

5. Pregled zvoka (hrupa).

Vsebina: Ko transformator normalno deluje, oddaja enakomerno "brneče" elektromagnetni zvok.

Nenormalnosti in ravnanje:

Povečan in enoten zvok: To lahko pomeni preobremenitev ali previsoko napetost.

Neenakomerno prasketanje ali pokanje: v notranjosti je lokalna razelektritev ali okvara izolacije.

Neenakomeren hrupni zvok: To je lahko posledica ohlapnih pritrdilnih elementov jedra.

Če se zaznajo nenormalni zvoki, je treba opraviti okrepljen nadzor. V primeru potrebe je treba izklopiti elektriko stran na pregled.

6. Pregled puš

Preverite, ali so površine visokonapetostnih in nizkonapetostnih puhov čiste in poiščite morebitne razpoke, poškodbe oz. izpustne oznake.

Obdelava: Če so površine umazane, jih je potrebno očistiti. Če pride do razpok ali močnih izpustov, se puše je treba zamenjati.

7. Pregled respiratorja (absorbiralca vlage).

Vsebina: Preverite barvo silikagela. Suh silikagel je modre barve, ko se nasiči z vlago, pa postane rožnat.

Postopek: Ko se več kot 2/3 silikagela obarva rožnato, ga zamenjajte. Če je v posodi za olje olje, preverite, ali je nivo olja normalen.

8. Pregled hladilnega sistema

Vsebina: Pri zračno hlajenih transformatorjih preverite, ali ventilatorji delujejo normalno; za oljno/vodno hlajenje transformatorje, preverite delovne pogoje oljnih črpalk, vodnih črpalk, ventilatorjev in morebitno puščanje v hladilnikih.

Ravnanje: morebitne napake odpravite takoj, da zagotovite pravilno odvajanje toplote.

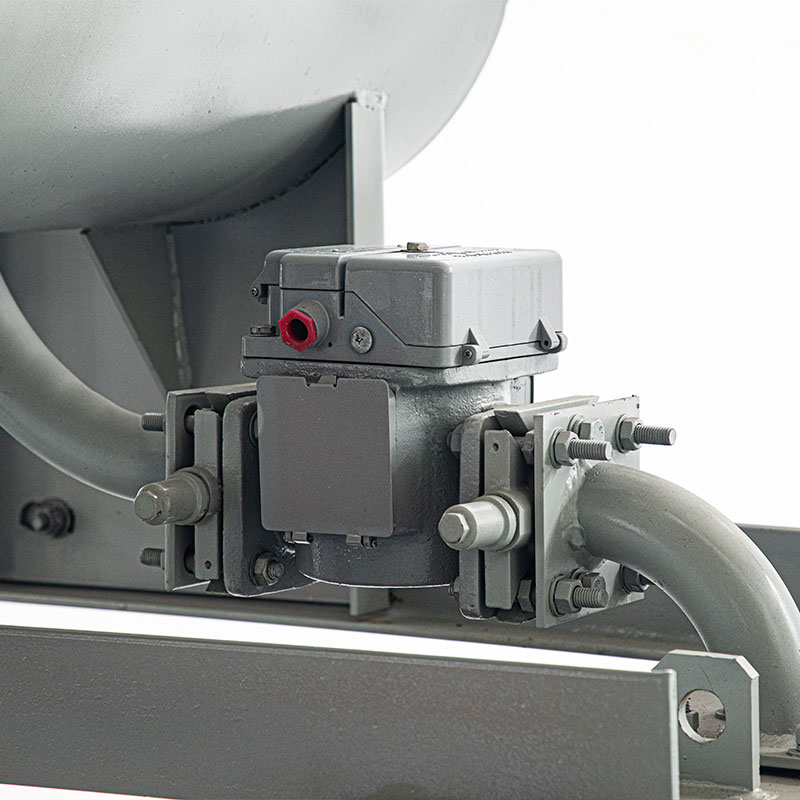

9. Pregled plinskega releja

Preverite, ali se v releju nabira plin in ali je opazovalno okence čisto.

Zdravljenje: Če je plin majhna, jo je treba zabeležiti in vzorčiti za analizo; če je količina plina je velik, bo rele izdal signal ali sprožil in potrebno je takojšnje ukrepanje.

10. Pregled ozemljitvene naprave

Preverite, ali sta ohišje in ozemljitvena žica nevtralne točke varno povezana in brez rje.
