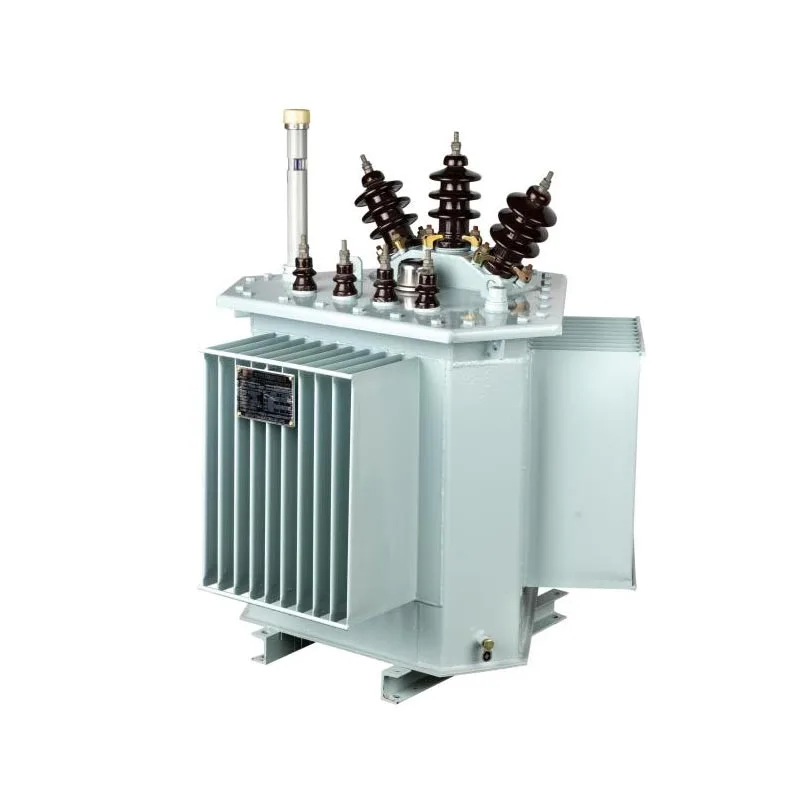

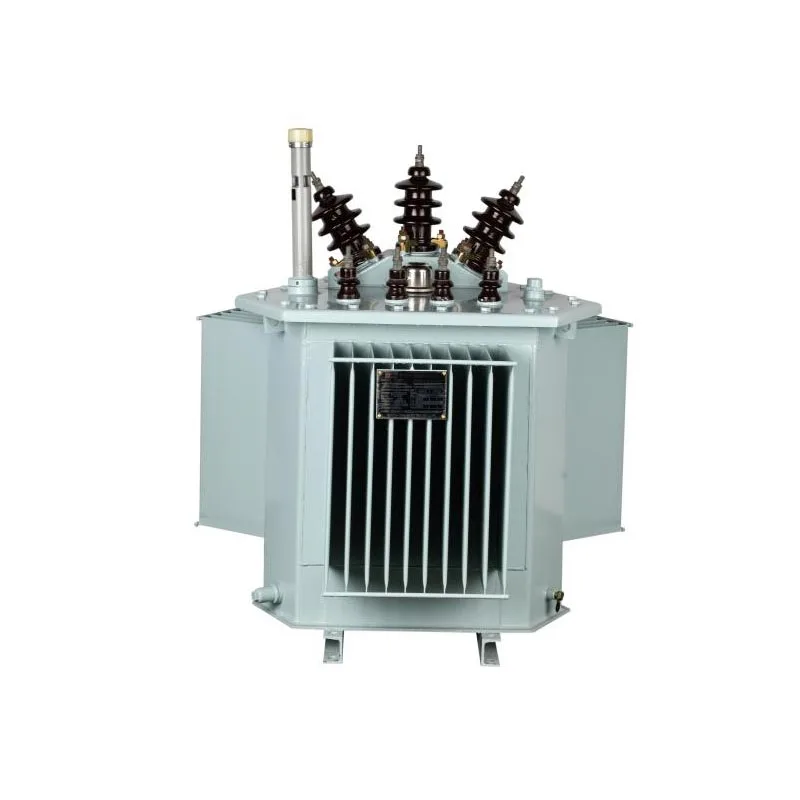

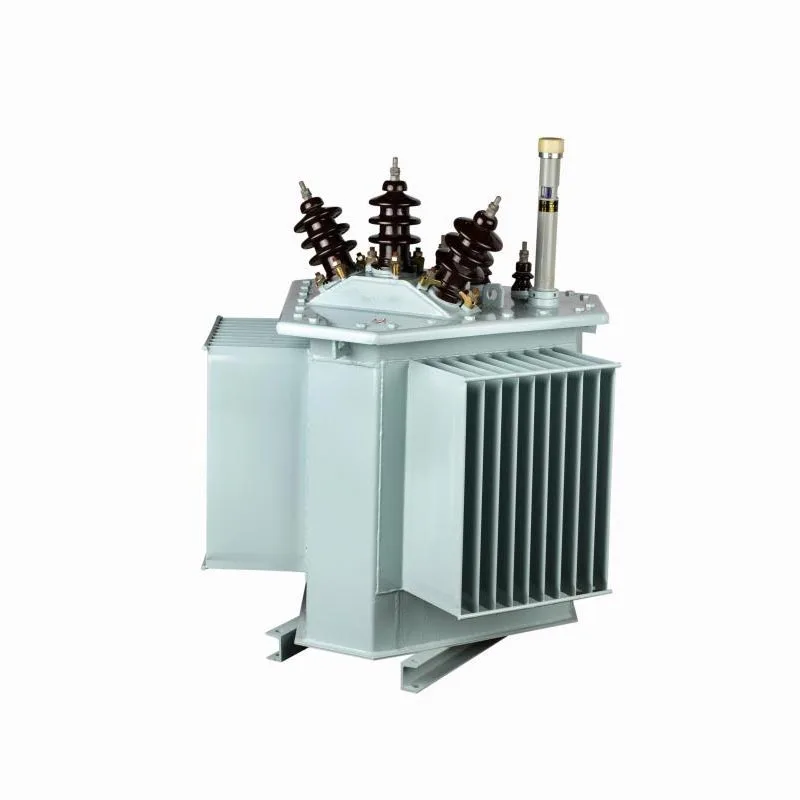

3D transformator z navitim jedrom, potopljen v olje

Kot eden vodilnih proizvajalcev transformatorjev na Kitajskem se je TAILI vedno držal profesionalne izdelave, posvečen zagotavljanju visokokakovostnih transformatorskih izdelkov in celovitih podpornih storitev za globalne stranke. To učinkovito naslavlja različne boleče točke in izzive, s katerimi se soočajo kupci na področju energetskih aplikacij, pomaga odjemalci dosežejo stabilno in učinkovito delovanje elektroenergetskega sistema.

Delovni pogoji:

Nadmorska višina: ne več kot 1000 m

Temperatura: -40℃~40℃

Standardna specifikacija:

1. Standardi: EN/IEC60076, ANSI/IEEE-C57.12

2. Primarna napetost: do 36kV

3. Sekundarna napetost: 0,4kV

4. Nazivna moč: ≤2500 kVA

5. Frekvenca: 50/60 Hz

6. Vrste hlajenja: ONAN/ONAF

7. Material navijanja: baker/aluminij

8. Možnosti namestitve: Montaža na drog (≤630kVA) / Montaža na blazinico

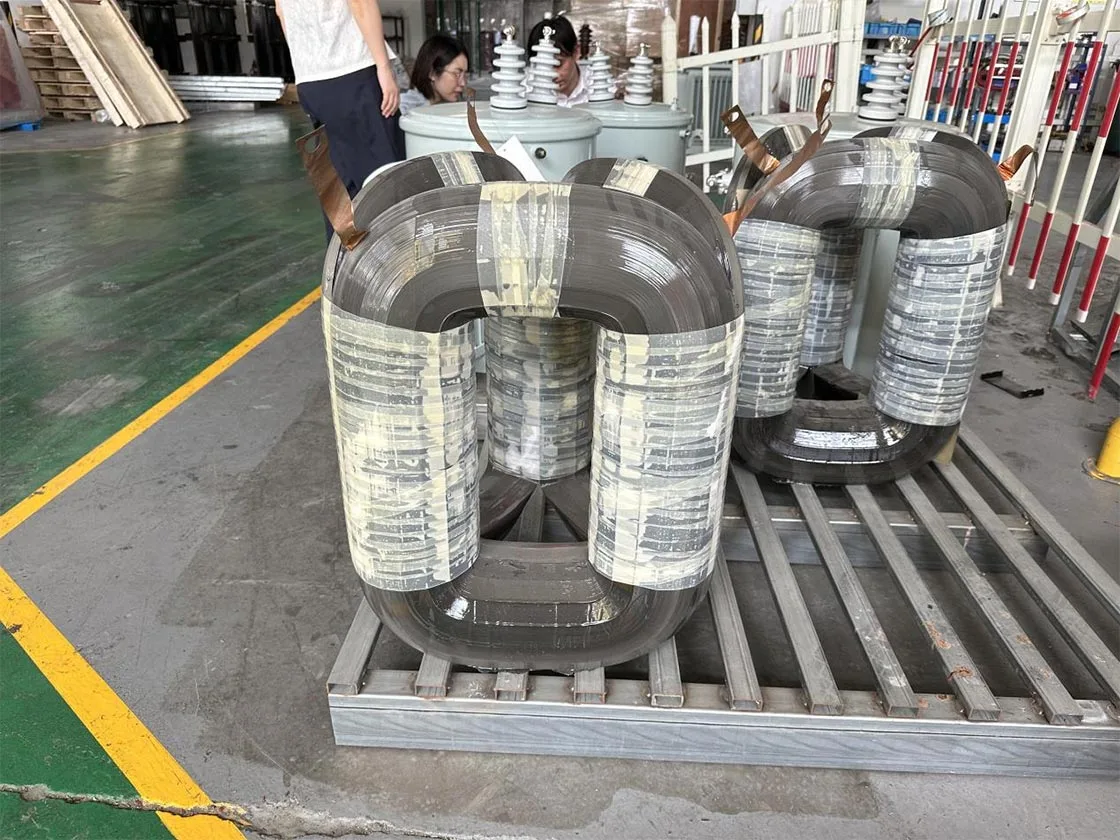

Glavne prednosti 3D oljnega transformatorja z navitim jedrom:

● Energijsko varčen in učinkovit: Magnetno vezje je popolnoma simetrično, brez tradicionalnih šivov laminiranih plošč, kar ima za posledico znatno zmanjšanje magnetnega upora. Izguba brez obremenitve in tok brez obremenitve so približno 20 % - 40 % nižje od tistih pri tradicionalnih laminiranih železnih jedrih.

● Nizka raven hrupa: železno jedro je trdna in kompaktna enota, brez hrupa raztezanja, ki ga povzroči magnet na spojih, in trikotna struktura je stabilna, z malo vibracij. Hrup delovanja se lahko zmanjša za 10 - 20 decibelov.

● Močna odpornost proti kratkemu stiku: trikotna tridimenzionalna struktura je mehansko zelo stabilna. Trije jedrni stebri podpirajo drug drugega in se učinkovito upirajo ogromni elektrodinamični sili, ki nastane zaradi kratkega stika trenutno.

● Varčevanje z materialom: železno jedro je lahko, porabi manj materiala in zaradi svoje kompaktne velikosti je količina transformatorskega olja se tudi ustrezno zmanjša.

Glavni scenariji uporabe:

● Prenos in distribucija električne energije v mestnih in podeželskih električnih omrežjih.

● Pomembna mesta, kot so visoke stavbe, komercialna središča in letališča.

● Kombinirani transformatorji, montažne transformatorske postaje.

Primerjava s tradicionalnimi transformatorji, potopljenimi v olje:

proizvodnja:

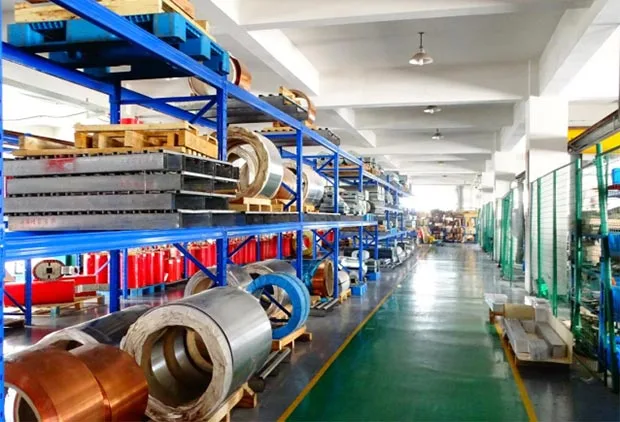

Surovina

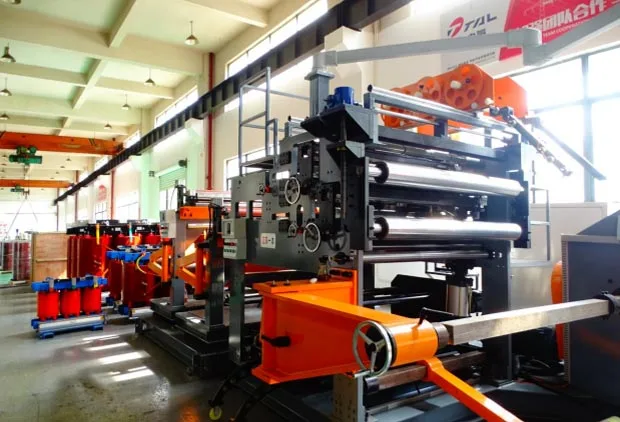

Navijanje

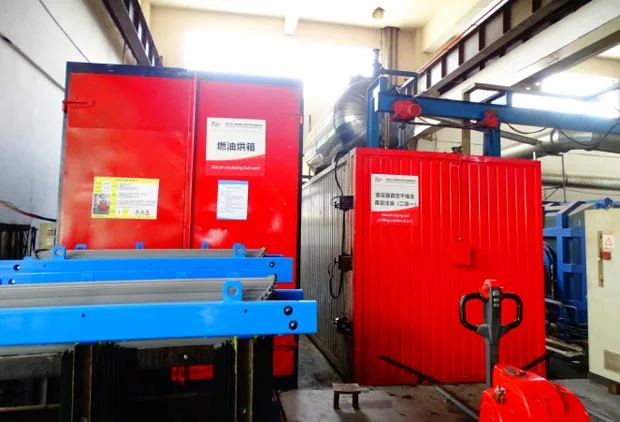

Vakuumsko sušenje in vakuumsko polnjenje z oljem (2 v 1)

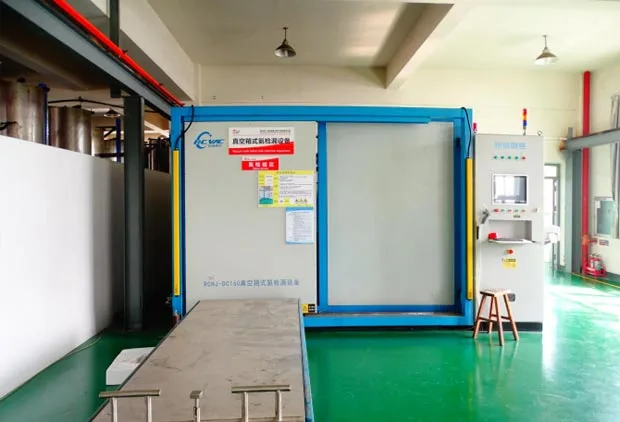

Detektor puščanja
